SmartShutter & ZGR-2 使用手册

蓝牙无线快门,定时遥控器和GPS轨迹记录仪

用于定点拍摄,抓拍,长曝光,连续曝光和高清延时摄影

ZGR-2是一款通过智能手机无线遥控尼康数码相机的专用产品,它的主要功能有将智能手机的GPS信息传递给尼康数码相机,在拍照的同时将位置信息记录在照片EXIF信息里,长时间曝光,多张连拍设定,远距离遥控拍摄,晃动手机拍摄,以及一台智能手机控制多台相机等等。

SmartShutter是一款通过智能手机无线遥控佳能,奥林巴斯,索尼,PENTAX等数码相机的专用产品,它的主要功能有长时间曝光,多张连拍设定,远距离遥控拍摄,晃动手机拍摄,以及一台智能手机控制多台相机等等。

对于没有GPS记录功能的SmartShutter设备,智能手机软件提供了GPS轨迹记录仪的功能。用户可以使用该功能在后期处理时将GPS信息合成到照片的EXIF数据里。

设定的拍摄开始后,即使退出手机上的应用程序,GPS位置数据也可以持续写入。本产品电力消耗低,能确保长时间摄影的需要。

另外,还可以作为单纯的手动快门线使用。使拍摄过程更加安定,快捷,便利,可靠。

遥控拍摄功能将在动物摄影,野外摄影,危险地区以及特殊的摄影场合发挥极大的优势。

本产品由相机配件和智能手机软件两部分构成

1. 配件

  • ZGR-2a、ZGR-2b、SS-C1、SS-C2、SS-O1、SS-S1

2. 软件

    智能手机应用软件SmartShutter(免费下载)

  • iPhone系列用户请到AppleStore上下载SmartShutter应用程序(免费)
  • Android系列用户请参照公司网页上的最新信息
  • http://www.zesty.co.jp/

ZGR-2



配件结构说明

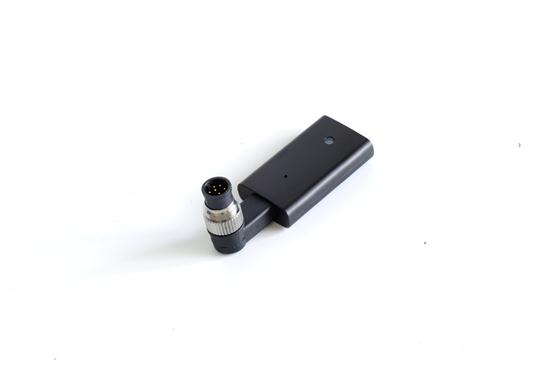

ZGR-2a对应的相机端口为下图所示的10脚圆形插头。

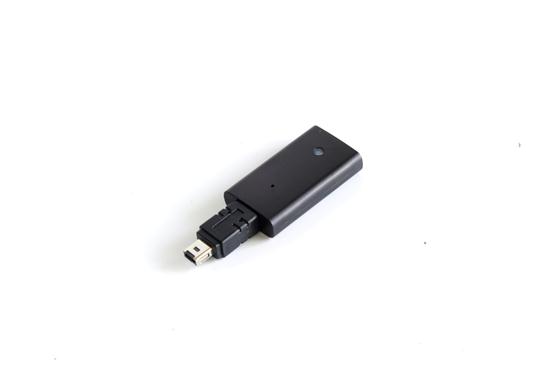

ZGR-2b对应的相机端口为下图所示的10脚方形插头。



对应相机型号

本产品分ZGR-2a和ZGR-2b两种。在购买时请预先确认使用的数码相机型号。

产品名称 对应机种
ZGR-2a
Nikon D4,D4s,D3,D3S,D3X,D2X,D2XS,D2HS,D800,D800E,D700,D300,D300S
Fujifilm S5 Pro
Nikon D200
ZGR-2b
Nikon Df,D7000,D7100,D5100,D5200,D5300,D3100,D3200,D3300,D90,D600, D610
Nikon COOLPIX P7700,COOLPIX P7800,COOLPIX A

SmartShutter



配件结构说明

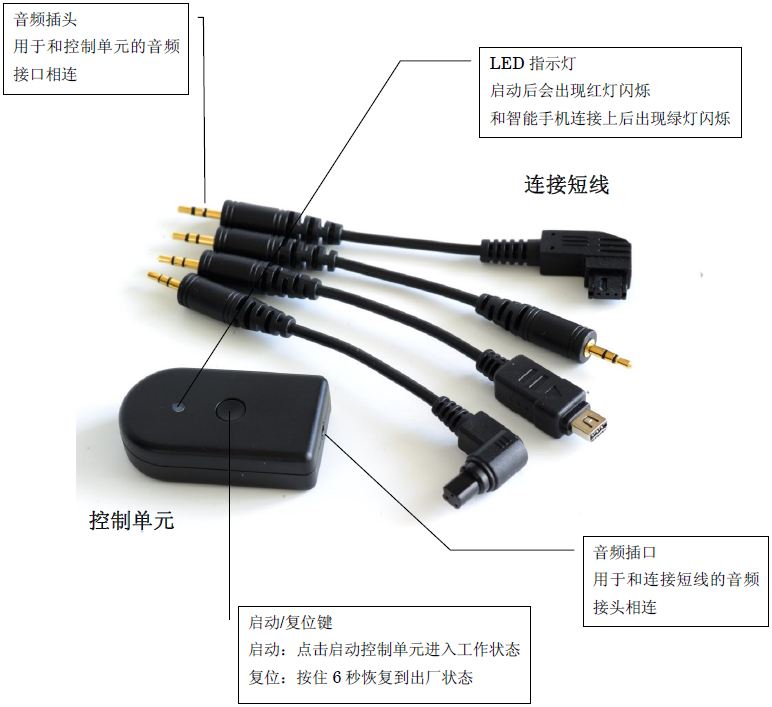

SmartShutter的配件部分由一个控制单元和一根连接短线组合而成。在购买时请确认所使用的数码相机型号以及接口类型,控制单元和连接短线如图所示



控制单元电池的装卸

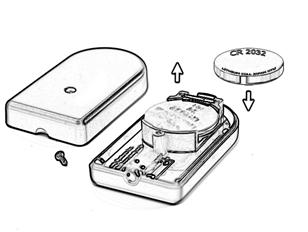

控制单元内置CR2032纽扣电池一个,当电池使用完后,需要从背面打开盒子,更换电池。



Step1. 取下螺钉

Step2. 按箭头方向横向推开盒盖(切勿直接翻开盒盖)

Step3. 更换CR2032纽扣电池(拆卸时,拿住底座,直接的抠开电池即可)

Step4. 按箭头方向横向推上盒盖

Step5. 拧上螺钉(不要用力过大,以免破坏螺纹)

配件的装配

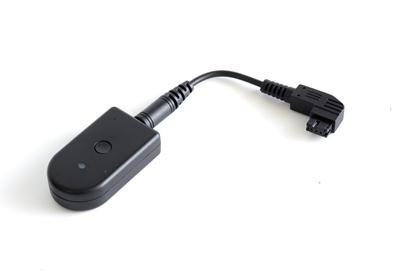

连接短线的音频插头一端插入控制单元的音频插口,另一端和相机的遥控接线口相连。如图所示(例:SS-S1)

对应相机型号

以下4种型号的产品,分别对应的数码相机型号如下表所示,在购买时请预先确认使用的数码相机的制造厂商和数码相机型号。

产品名称 对应机种
SS-C1
Canon EOS 1D,1D C, 1D mk II, 1D mk II N,1D mk III, 1D mk IV, 1D X, 1Ds, 1Ds mk2, 1Ds mk3,EOS 5D, 5D mk II, 5D mk III,EOS 6D,7D,EOS 10D,20D,20Da,30D,40D,50D,EOS D30,D60,EOS 1V,1VHS
SS-C2
Canon EOS 1000D,1100D,EOS 300D,350D,EOS 400D,450D,EOS 500D,550D,EOS 600D,650D,EOS 60D,60Da,EOS 70D,EOS 700D,EOS Kiss D/DN/DX, Kiss X2,Kiss X3,Kiss X4,Kiss X5,Kiss X50,Kiss X70, Kiss X6i,Kiss X7,Kiss X7i,PowerShot G1 X,PowerShot G10,G11,G12,G15,PowerShot SX50 HS,Digital Rebel,Rebel T1i,T2i,T3,T3i,T4i,T5i,Rebel XS,XSi,Rebel XT,XTi
Pentax K-3,K-50,645D,K5-II/s,K5,K7,K30D,K20D,K10D,K200D,K100D,ist D,DL,DL2,DS,DS2
Fujifilm X-E1
Contax 645,N/Digital,N1,NX
Hasselblad H,H3D,H4D-200MS,H4D-31,H4D-40,H4D-50/MS,H4D-60
Samsung GX-1L/1S,GX-20,NX-10,NX-100,NX-11,NX-20,NX-5
Sigma SD1,SD1 Merrill,SD15
SS-O1
Olympus STYLUS XZ-2/XZ-10,OM-D E-M5,PEN PEN E-P5/P3/P2/P1,PEN E-PL6/PL5/PL3/PL2,PEN E-PM2/PM1,E-30/620/600/520/510/450/420/410/400,SP-590UZ/570UZ/565UZ/560UZ/550UZ/510UZ
SS-S1
Sony SLT-A33,SLT-A35,SLT-A37,SLT-A55,SLT-A57,SLT-A65/V,SLT-A77/V,SLT-A99,DSLR-A100,DSLR-A200,DSLR-A300,DSLR-A350,DSLR-A400,DSLR-A450,DSLR-A500,DSLR-A550/V,DSLR-A560,DSLR-A580,DSLR-A700,DSLR-A850,DSLR-A900

对应智能手机机种



  • iPhone 4S/5,iPod 5,iPad 3/4/mini

          iOS 5.1 以上



  • Android 智能手机:由于Android智能手机的版本复杂多样,具体的对应机种请参照本公司网页上发布的最新测试信息

          http://www.zesty.co.jp/

第一步 关闭数码相机电源

连接前请务必关闭数码相机电源,避免误动作。



第二步 与数码相机的遥控接口相连

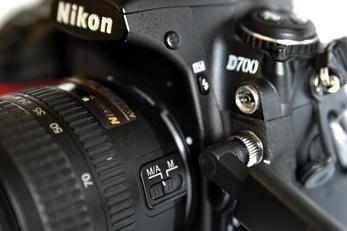

按照下图所示将ZGR-2a的圆形接头插入相机的对应接口,拧紧固定。



或者,按照下图所示将ZGR-2b的方形接头插入并确认。

第一步 关闭数码相机电源

连接前请务必关闭数码相机电源,避免误动作。



第二步与数码相机的遥控接口相连

按照下图所示接头插入相机的对应接口。

SS-C1

SS-C2

SS-O1

SS-S1

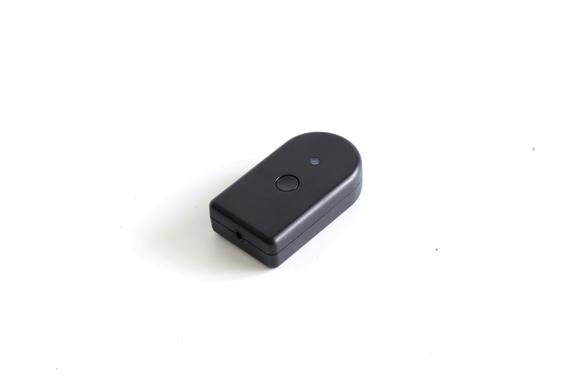

按下控制单元中心的按键,启动连接



注意:为了延长电池的使用时间,在没有使用时,控制单元将自动的进入休眠状态,再次使用时需要按压中心部分的按键才能重新和智能手机建立连接

第一步 打开数码相机的电源



第二步 确认智能手机软件的安装

如果智能手机端没有安装相应的应用软件,请到下列地址下载软件

  • iPhone系列用户请到AppleStore上下载SmartShutter应用程序(免费)
  • Android系列用户请参照公司网页上的最新信息
  •

第三步 软件启动前蓝牙功能的设定

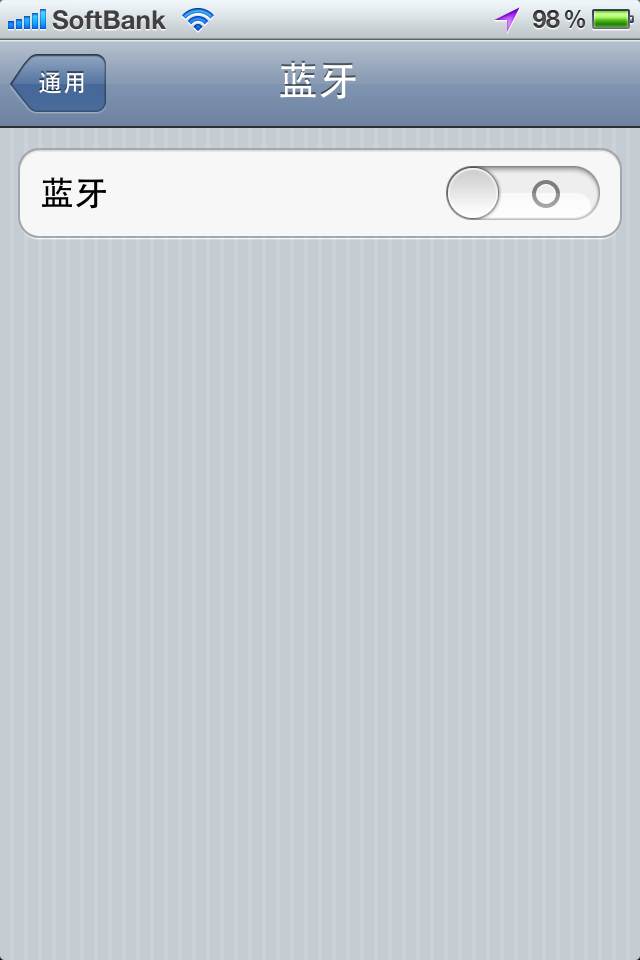

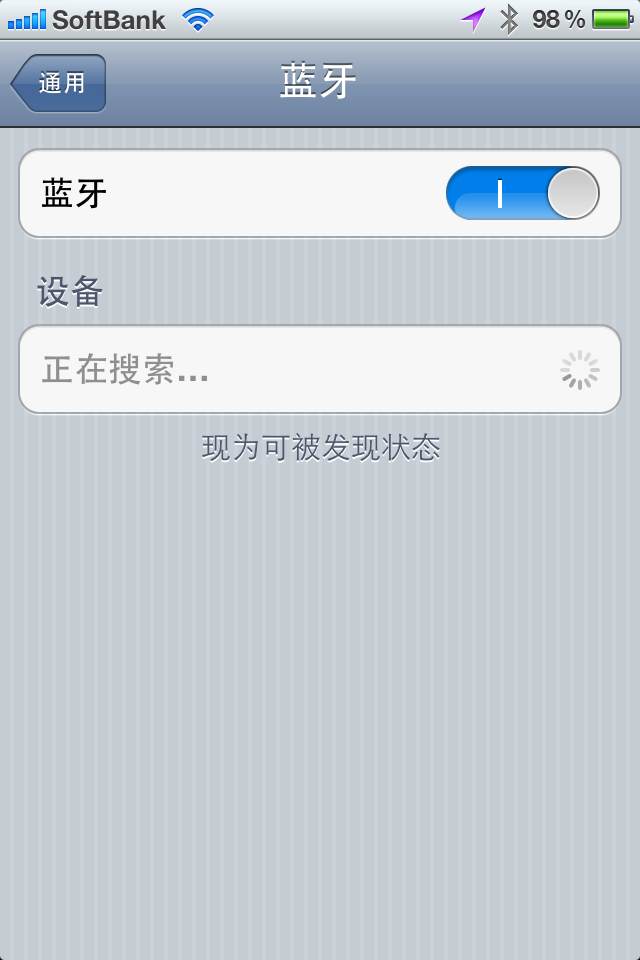

必须启动蓝牙功能才能使用该设备。iPhone用户蓝牙功能的启动方法如图





第四步 软件的启动

启动SmartShutter应用程序,出现画面如下(以ZGR-2b设备为例)

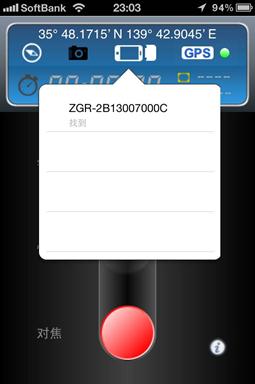

手机将自动的接续ZGR-2设备,连接成功后,画面显示如下



下图所示的设备图标停止闪烁后,表明连接成功,可以使用本产品来控制相机了。



第五步 拍照

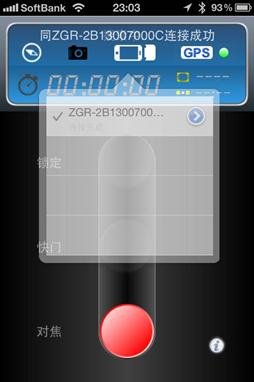

点击设备图标,出现如下所示标志,表明设备连接正常,信号较强。可以进行拍照。



主界面各部分功能说明

主界面下拉菜单说明

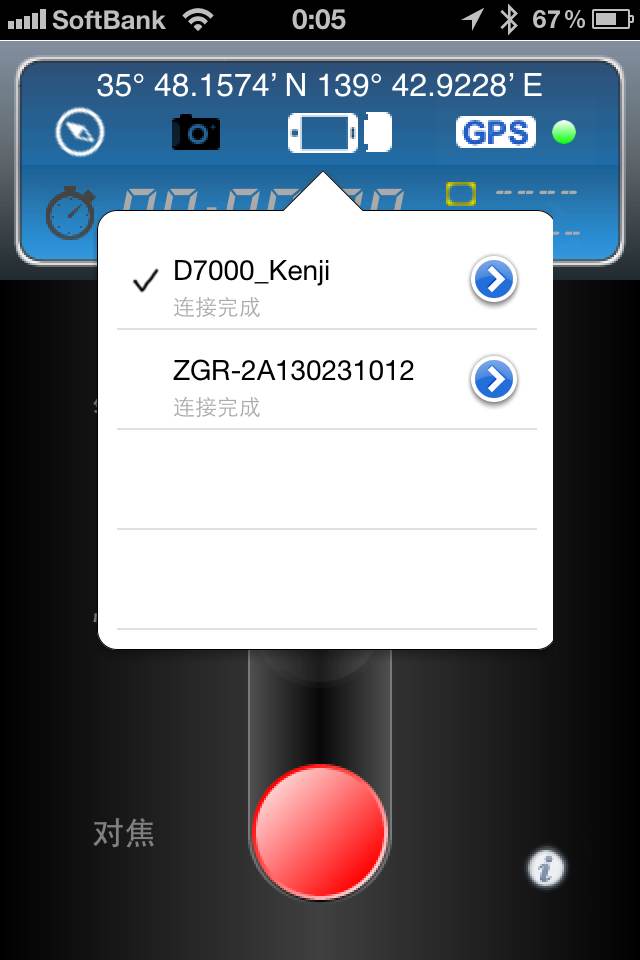

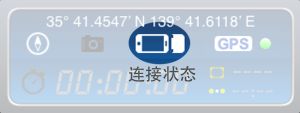

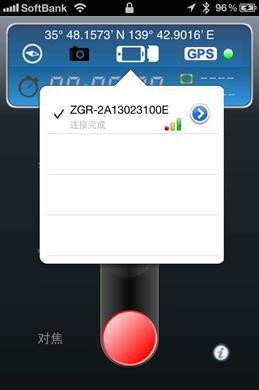

点击设备连接状态图标,显示如下图所示的当前找到设备一览表

本产品支持自动定时模式和手动模式。

自动定时模式支持长时间曝光设定,延迟时间设定,摄影间隔时间设定以及拍摄张数等功能。手动模式如同其他的快门控制线一样,支持手动遥控拍摄功能。



自动定时模式使用方法



第一步 相机本身的设定

使用长时间曝光设定拍摄时,请将相机设定为下表所示的方式。

Exposure Mode(曝光模式) M(手动)
Shutter Speed(快门速度) BULB(B门)

使用间隔时间设定功能拍摄时,请将相机设定为下表所示的方式。

Interval Timer(间隔定时) OFF

上述的两种模式也可以配合使用。



第二步 模式切换

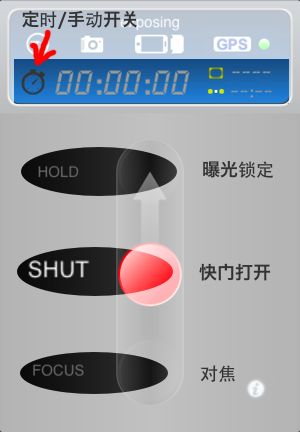

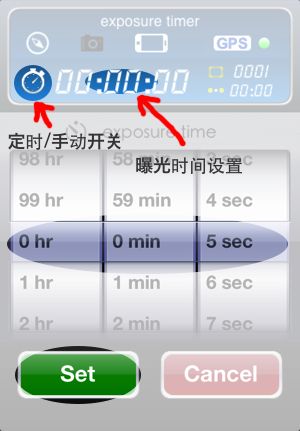

如图所示,点击自动定时模式/手动模式切换图标,将曝光时间设置为可使用状态。



第三步 设定曝光时间

如图所示,点击曝光时间设定图标、设定曝光时间(0秒到99小时59分59秒)。

如果曝光时间设为00:00:00,将以相机本身的快门设定进行拍摄。



第四步 设定拍摄张数,间隔时间,延迟时间

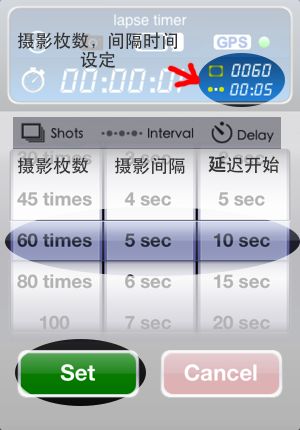

如图所示,点击间隔时间设定图标,设定拍摄张数,间隔时间,延迟时间等。



第五步 拍摄操作

通过点击和推动红色控制按钮可以进行对焦,曝光和锁定操作。也可以通过使用智能手机侧面的 音量按钮或者原装耳机的音量按钮来操作。

进入锁定状态以后,即使关闭软件进入后台工作模式,相机仍会按照设定模式继续进行拍摄,用户可以随时开启软件,提前结束摄影任务。



设定范围:

曝光时间:0秒〜99小时59分59秒

间隔时间:1秒〜90分

延迟时间:1秒〜90分

拍摄张数:1〜6000



手动模式使用方法



使用手动模式拍摄时,请将相机设定为下表所示的方式。

Focus Mode(对焦) Auto Focus or Manual(自动或者手动)

点击自动定时模式/手动模式图标,将曝光时间设定无效则进入手动模式。

如果希望用程序上的对焦按钮,则请将相机镜头上的对焦模式改为自动。

通过点击和推动红色控制按钮可以进行对焦,曝光和锁定操作。也可以通过使用智能手机侧面的 音量按钮或者原装耳机的音量按钮来操作。

GPS定位功能是ZGR-2特有的主要功能之一。本产品是利用智能手机自带的GPS功能来传递信息的。精度和智能手机完全一样。智能手机上搭载了先进的A-GPS(Assisted GPS)功能。该功能是利用3G或者WiFi得到的信息快速的发现最近的人工卫星,并演算出当前的位置信息的。当处于海里,山里或地下等远离3G和WiFi的环境时,会出现位置信息的误差,在手机服务区外时,地图也会无法正常的显示。本产品还支持iPod Touch/iPad,当使用的环境只有WiFi时,也会出现位置信息的误差。这种时候,可以通过本产品的应用程序手动的修正误差。当然,也可能设定完全和当前位置无关的GPS信息作为照片的信息记录。





第一步 智能手机GPS功能启动的确认

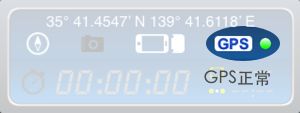

如图所示,请确认GPS标志旁边圆点的颜色。绿色表示手机端的GPS功能工作正常。



如果为红色则表示手机端没有正常取得GPS信息,请将智能手机的设定里的位置信息服务设定为有效后,检查「SmartShutter」是否有权获得本机的地理位置信息。再次的启动本应用程序。

如果为灰色则表明你关闭了本程序的GPS功能,不希望传送GPS数据给相机。 点击GPS图标,可以随时做有效无效的切换。

如果为黄色,则表明程序正在获取GPS数据,请稍微等待一段时间,或者去智能手机的设定程序,检查「SmartShutter」是否有权获得本机的地理位置信息。



第二步 数码相机GPS信息表示确认



有GPS对应功能的相机,如果正常的取得了GPS信息时,会出现如图所示的信息(闪烁后正常表示)。在省电模式下,快门半按以应该可以看到这些信息。



第三步 数码相机里的GPS信息确认

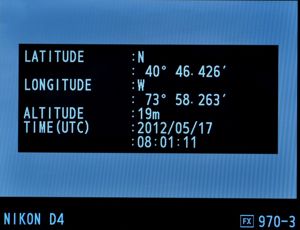

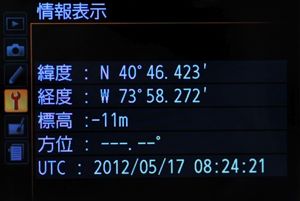

GPS信息的确认。选择相机菜单上的「GPS」-「信息表示」后,将显示当前的经度,纬度,高度以及UTC等信息(但是,D2X、 D2XS、D2HS、D200没有GPS显示选项)。



第四步 照片里GPS信息记录的确认



在上述状态下摄影时,当前的GPS信息将作为拍摄信息被记入到照片里。确认照片里的GPS信息。



其他扩展运用

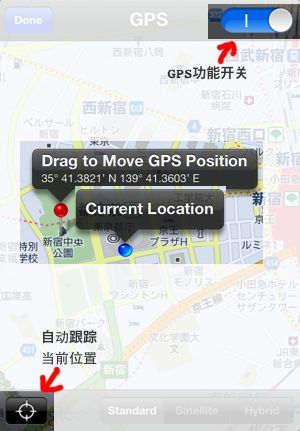

点击应用程序里的图标、进入地图显示画面(如下图所示)。兰色的圆点表示的是当前位置、红色的大头针代表向相机传送的GPS位置信息。可以通过手动将红色的大头针移动到您希望的位置上,来修正当前的位置信息。如果想自动跟踪使用当前的位置信息、可以点击左下角的标靶图标,智能手机将自动使用当前位置的GPS数据。

试试看您如果当前在北京,而故意把GPS设定到纽约,将来在和朋友们分享旅行的照片时会得到意想不到的效果。

为便于记忆和操作,本设备可以根据用户要求改变设备名称,并连接多台ZGR-2和SmartShutter设备进行拍摄。具体的设定方法如下



设备名称的改变

点击设备

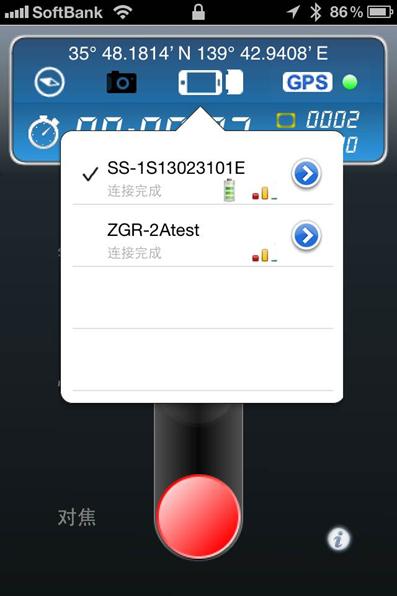

出现如图所示下拉设备一览表,点击蓝色箭头

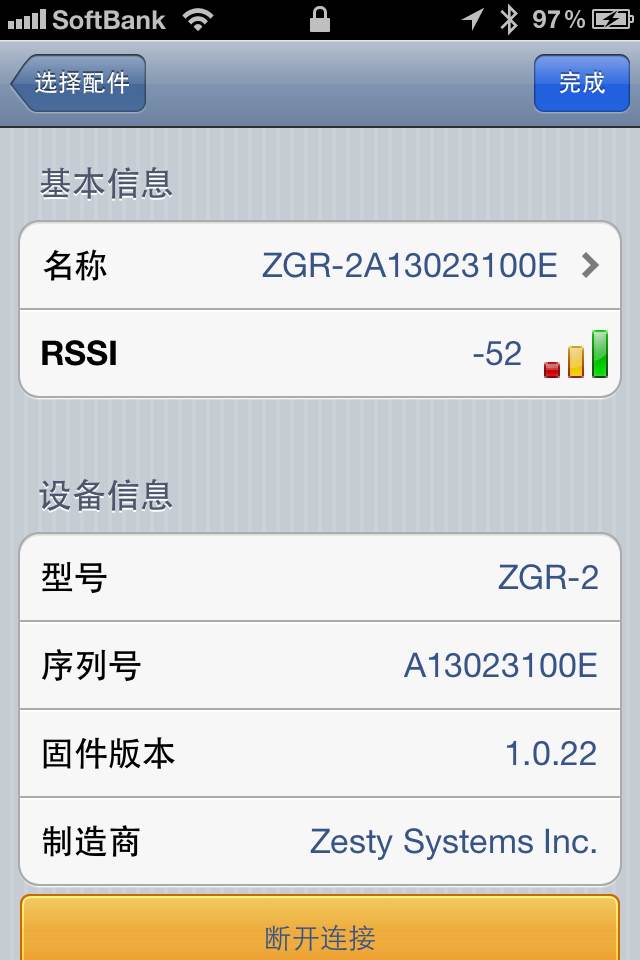

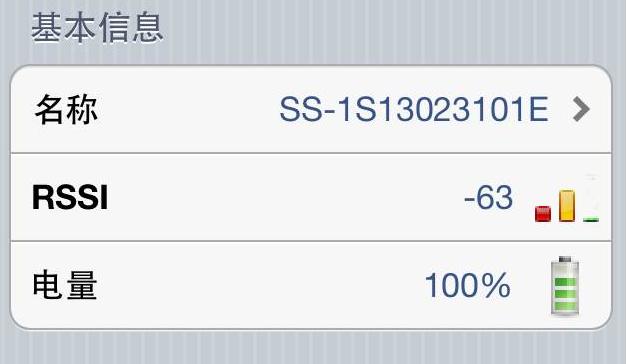

如图所示,显示当前设备的详细信息(设备名称,信号强弱,电池残量(只针对SS设备),序列号,固件版本,制造商等信息),要改变设备名称,点击名称右边的箭头

一般的设备信息

SS设备基本信息

电量部分显示SS设备里

纽扣电池的电量

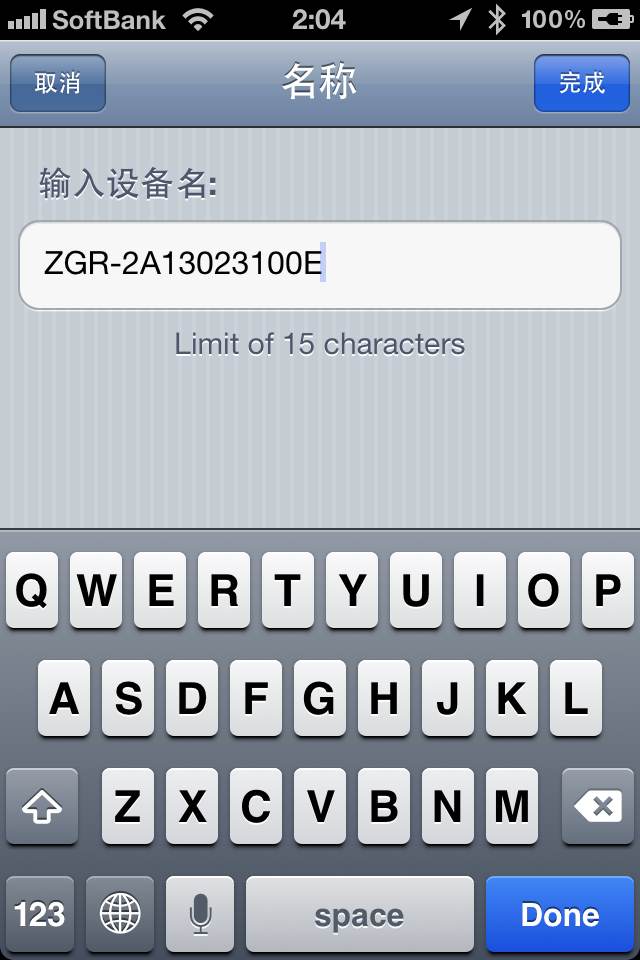

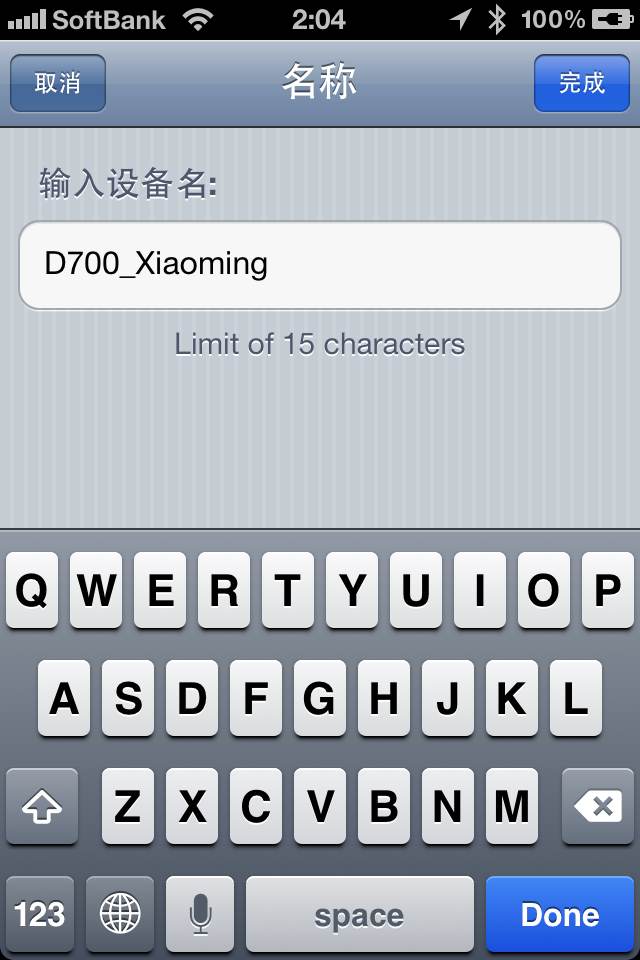

进入名称改变画面,如图,输入希望的设备名称(本产品支持最长15个半角英文字符的名称设定)



设定完成后,连续点击右上角的完成按钮,回到主操作界面,如图所示 点击设备,可确定设定的设备名称

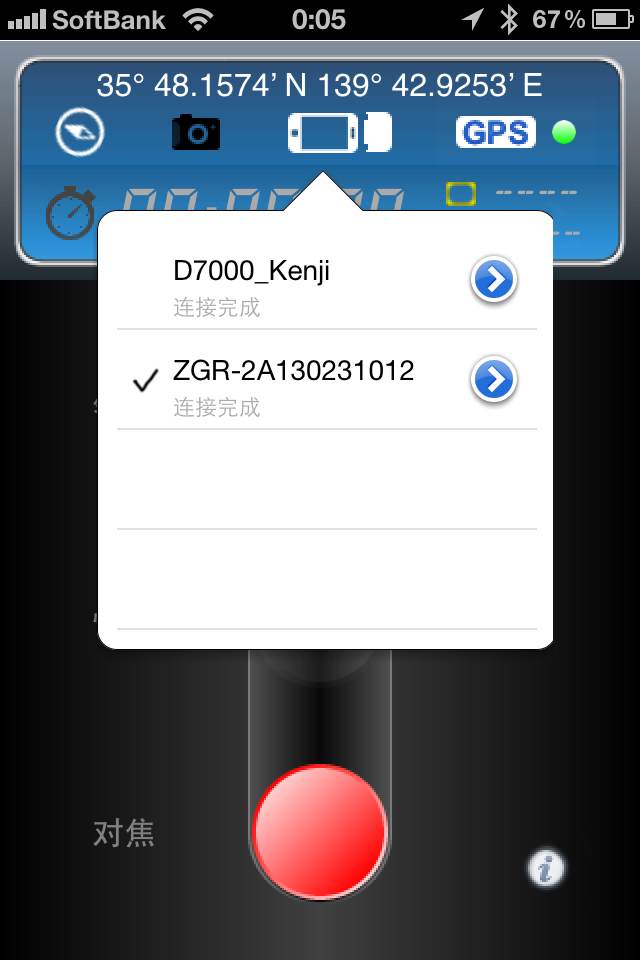

点击所选设备左边部分,可在两个设备间进行操作选择,如要控制下面的设备,点击后,设备选择如下图所示。所有操作将针对选中设备进行。

注:本产品可支持5台设备的选择和控制。

本产品是针对摄影爱好者专门设计的,为了更好的协助摄影,本产品除了基本的GPS和定时操作设定外,还能提供与位置和时间的其他相关信息,供用户在摄影时灵活使用。

辅助信息包括:指南针,日出日落,GPS轨迹记录,移动轨迹。

设备管理包括自动停止设定,等待提示音设定,使用音量按钮设定等等。

另外本软件还提供了配件信息,使用手册,反馈意见,给个好评,分享给朋友,官方网站等参考信息,方便用户在使用时查询使用方式,反馈使用的意见和建议,并随时参照网站的最新信息。

具体的使用方式如下



.指南针

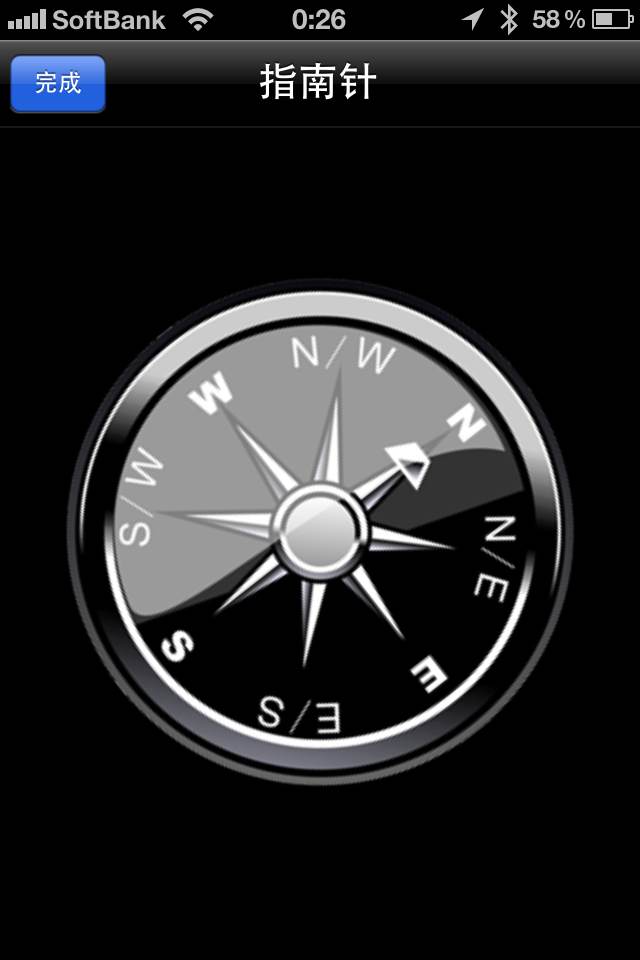

点击主界面的左上角的指南针标志,出现如下指南针画面,水平转动手机,可用来确认当前所面向的方位(东->E, 西->W, 南->S, 北->N, 东北->N/E, 西北->N/W, 东南->E/S, 西南->S/W)



.设备管理及参考信息



点击主界面右下角的标志

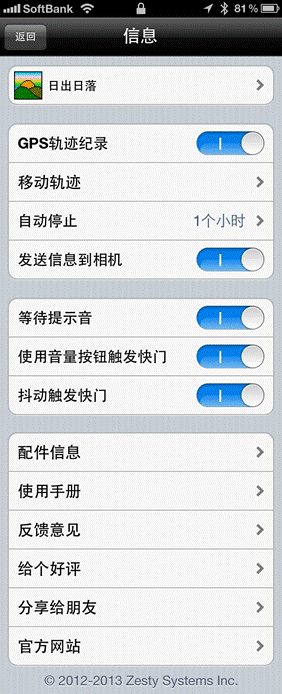

进入设备管理及参考信息页面,如下



.日出日落

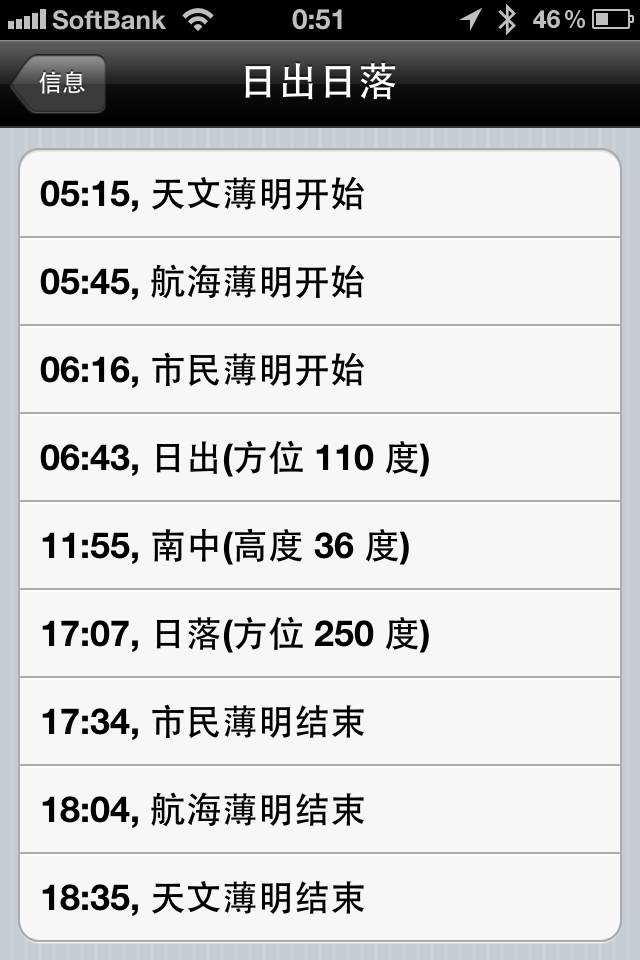

点击日出日落右边箭头,进入日出日落信息界面,如下图所示信息为当前所在位置的日出日落信息(根据GPS位置和时间数据自动计算)

术语的说明

天文薄明:指太阳光影响天体观测的时间带

航海薄明:指能略微观测到周围景色的时间带

市民薄明:指即使太阳没出现但可以在外面活动的时间带

日出:指可观测到太阳上端出现在地平线上的时间和水平角度

南中:指正南面太阳最高点的垂直角度

日落:指太阳上端完全进入地平线的时间和角度



.GPS轨迹记录,移动轨迹



手机的应用软件提供了一个GPS轨迹记录仪功能,该功能完全独立于相机工作,可以自动记录手机的运动轨迹,并将数据保存在手机里。保存的数据可在后期用专用的软件记录到相应的照片数据里。ZGR-2和SmartShutter设备用户都可以使用该功能对照片的位置信息进行加工整理。

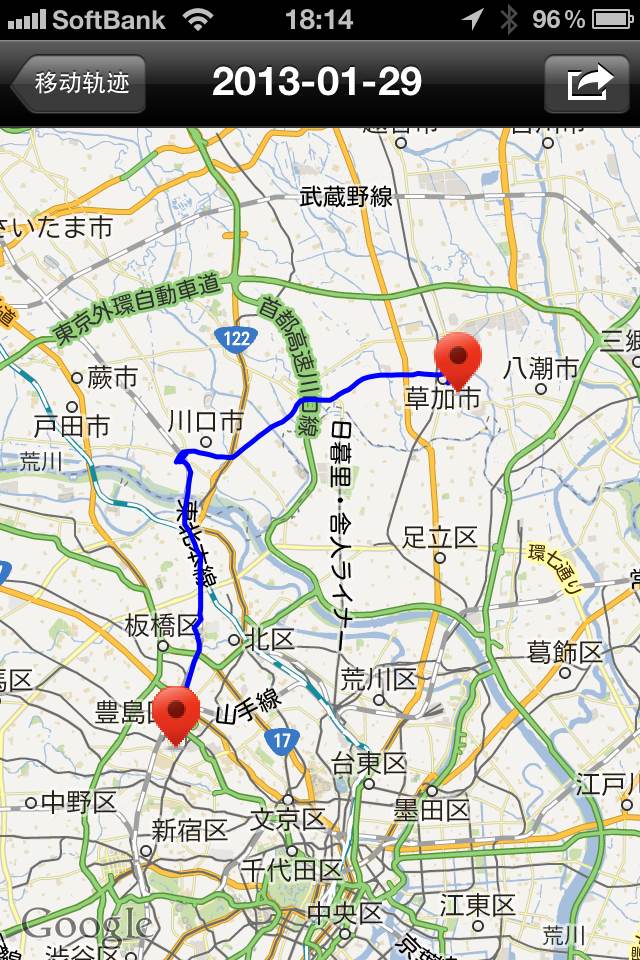

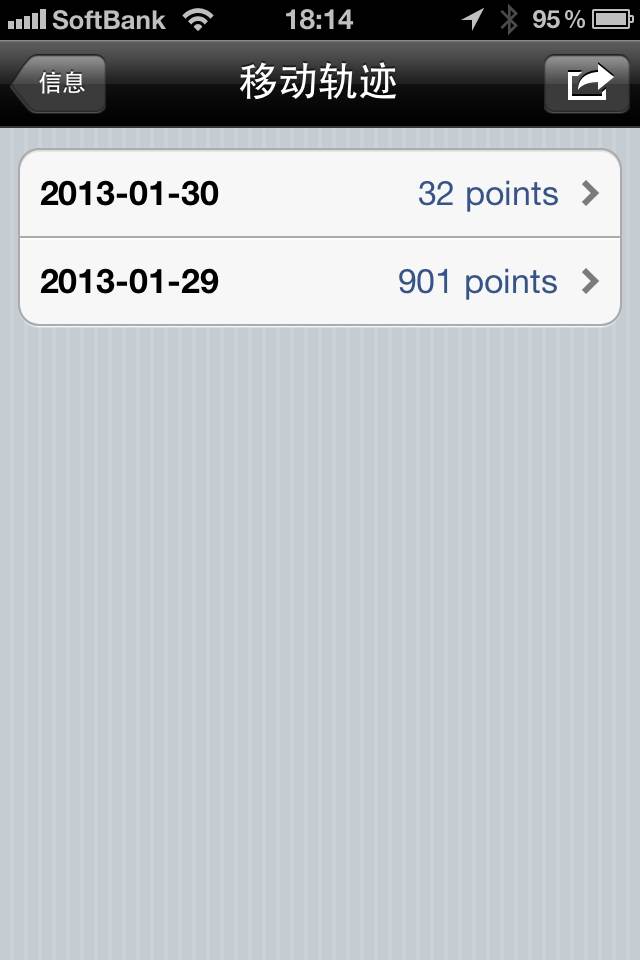

GPS数据如图所示



.后期数据与照片EXIF结合方法



第一步 GPS数据的获取

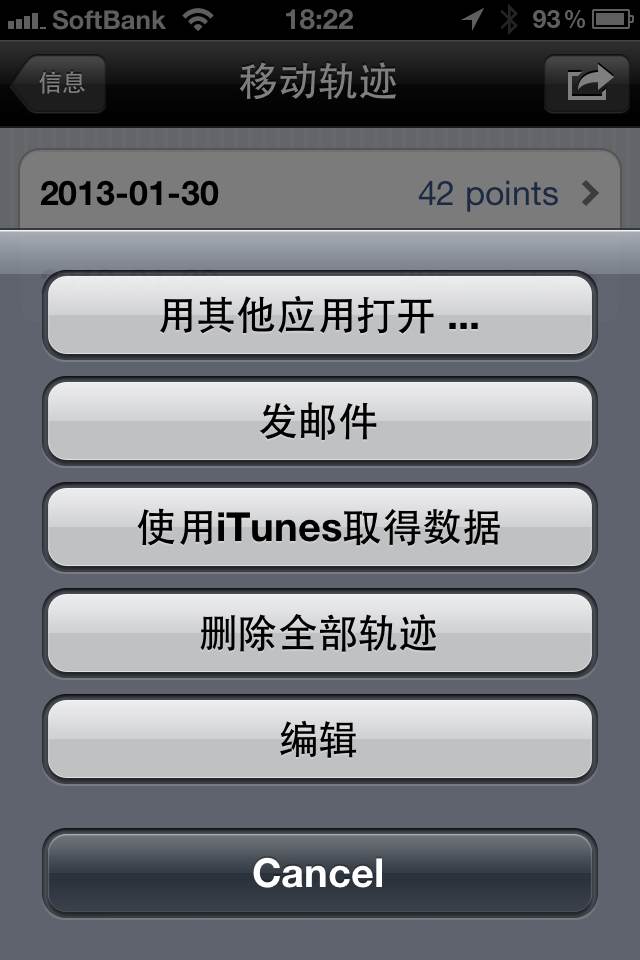

点击上面左图里的右上角的送信标志,出现下图

本软件保存标准的gpx数据文件,供用户进行后期处理。用户可以选择以下的方式输出保存在手机上的gpx信息



用其他应用打开

可以用Dropbox等手机上的程序获取gpx信息

发邮件

通过邮件发送gpx数据到指定的邮箱

使用iTunes取得数据

通过iTunes取得gpx数据

删除全部轨迹

删除所有的GPS信息

编辑

管理保存的GPS信息



第二步 使用专用软件,追加GPS信息到照片的EXIF里



有很多专用的免费软件可以将gpx信息合成到照片里,如NIKON的viewNX2等等,详细的操作请参照各个软件产品的使用说明。

Mac系统用软件

Windows系统用软件



.自动停止

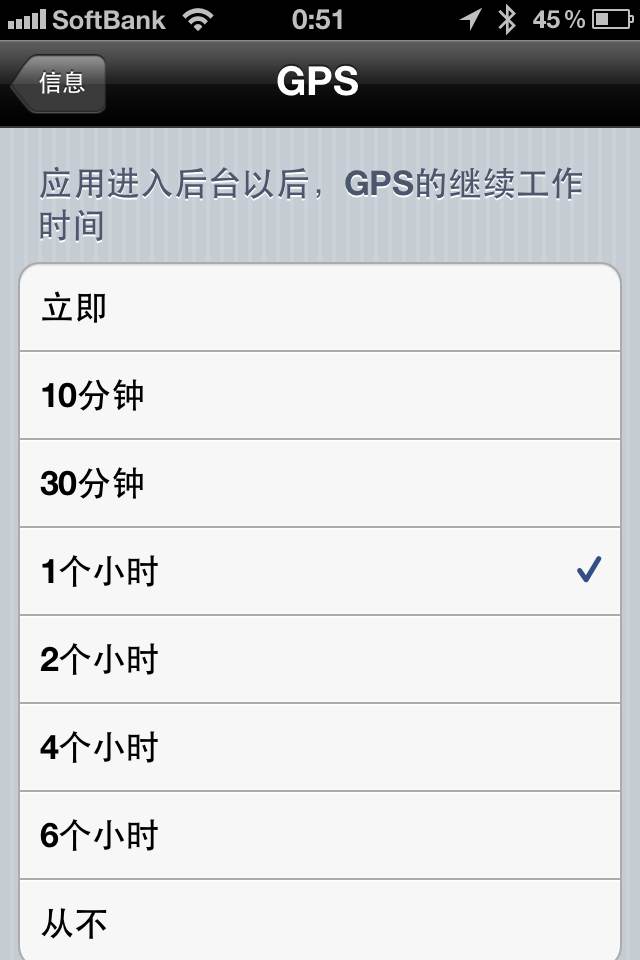

由于手机的GPS功能相当耗电,本软件提供了GPS信息送信时间的控制,点击自动停止GPS的右边的箭头后,显示画面如下





用户可以任意的指定上述的时间来停止GPS数据从手机发送到ZGR-2,当手机没有操作时,到达上述指定时间后,手机将自动的停止发送GPS数据。



.发送信息到相机





等待提示音



用来启动或者关闭音量提示音,开启后,在开始曝光前将出现嘀嘀嘀的提示音。

.使用音量按钮触发快门



为方便用户操作,本软件可以使用手机的侧面音量按钮来锁定和解除锁定拍摄。

放大音量按钮为进入锁定状态,相当于把红色按钮上推到锁定位置

降低音量按钮为解除锁定状态,相当于把红色按钮下拉到聚焦位置



.抖动触发快门



为方便用户操作,可以抖动手机来触发快门拍摄。开启该功能后,在主界面晃动手机,等同于按下快门按钮。



.配件信息



显示配件信息,更改配件名称,参见设备名称的改变一章

.使用手册



显示设备使用手册



.反馈意见



发送邮件到技术支持,反馈设备使用意见和建议



.给个好评



进入iTune,对产品撰写评论



.分享给朋友



通过电子邮件,Twitter,Facebook,Vkontaket,Linkedln等等和朋友分享



.官方网站



进入ZestySystems公司官方网站浏览最新的产品信息



产品名称 无线GPS单元和定时快门遥控器 无线定时快门遥控器和GPS轨迹记录仪
型号 ZGR-2a ZGR-2b SS-C1 SS-C2 SS-O1 SS-S1
产品代码 4562343221031 4562343221048 4562343221123 4562343221116 4562343221154 4562343221161
相机接口 10pin Round Connector 10pin Square Socket N3 Type E3 Type Multi-USB Connector Sony Remote
平均消耗电力 Approx. 10mW Approx. 3mW
尺寸 58(H)x20(W)x23(D) 61(H)x20(W)x8(D)mm 控制单元:45(H)x26(W)x11(D)mm 连接短线:Approx. 11mm~13mm
重量 Approx. 20g Approx. 20g Approx. 25g
工作环境 温度: 0 °C – 40 °C/32 °F – 104 °F. 湿度: 20% - 80% 非结露
包装尺寸 135(H)×70(W)×28(D)mm 135(H)×70(W)×20(D)mm 135(H)×70(W)×20(D)mm
包装重量 Approx. 40g Approx. 40g Approx. 50g
认证/规范 TELEC, CE, RoHS

如有不明事宜,请发送邮件到下述信箱,我们将尽快的回复您的疑问
